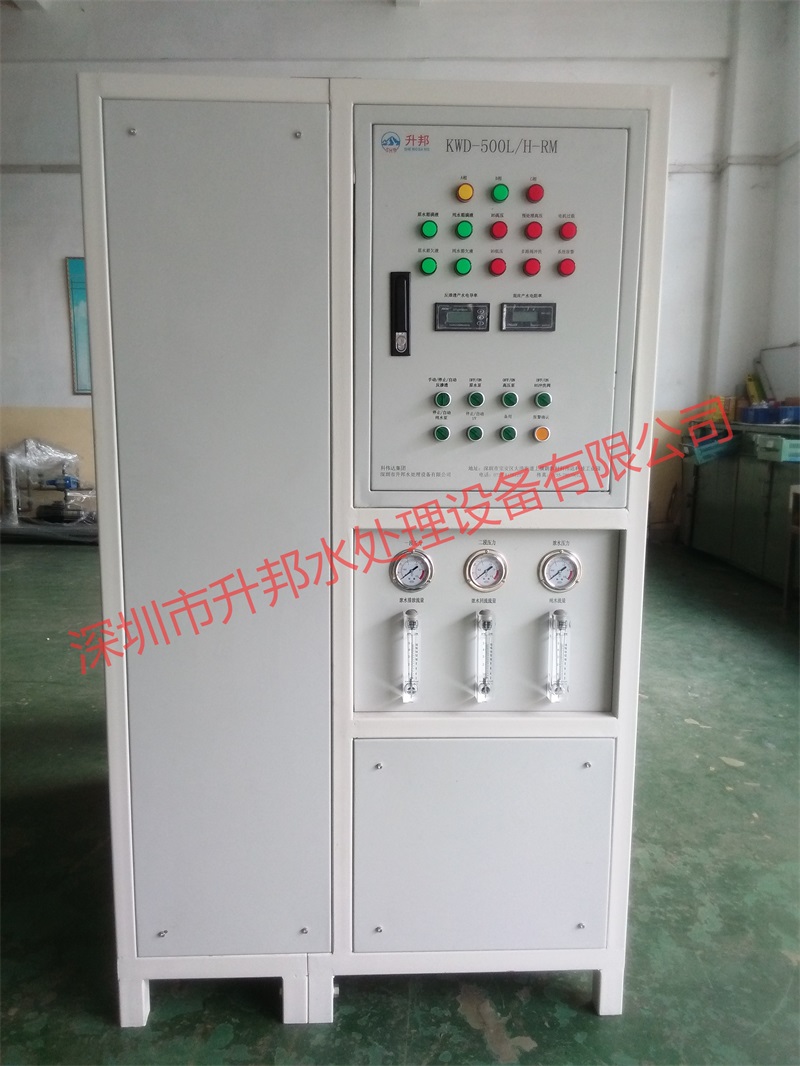

500L/H纯水机

一、设备简介

      《中国药典》（2000年版）规定：“纯化水为采用蒸馏法、离子交换法、反渗透法或其他适宜的方法制得供药用的水。”而不再仅局限于“蒸馏”这一种工艺。药典这一改变是我国制药用水生产发展史上的一大进步，与世界先进国家的药典实现了接轨。而USP已连续在7个版本中明确规定反渗透（reverse osmosis,RO）法可以作为制取注射用水的法定方法，显示了人们对采用膜技术生产制药用水的信心。膜分离法生产制药用水是制药用水技术发展的必然趋势。医药超纯水设备的EDI纯水系统又称持续电除盐，它迷信地将电渗析技巧和离子交换技巧融为一体，经过过程阳、阴离子的选择透过性与离子交换树脂对水中离子交换的传染感动，在电场的传染感动下完成水中离子的定向迁移，从而达到水的深度污染除盐，并经过过程水电解产生的氢离子和氢氧根离子对装填树脂结束持续再生，所以EDI纯水系统全部制水过程不需酸、碱化学药品再生。

升邦水处理公司遵循GMP要求设计，纯化水设备采用当今最先进的RO+EDI技术，与预处理配套使用，利用反渗透原理，有效脱盐及去除杂质;设备采用全自运控制，具有工艺先进、产水水质稳定、操作简便、运行费用低、环保无污染、维护方便等优点。

 二、分类及水质标准

1、制药用水(工艺用水：药品生产工艺中使用的水，包括饮用水、纯化水、注射用水) 分类

1）饮用水（Potable-Water）：通常为自来水公司供应的自来水 或深井水，又称原水，其质量必须符合国家标准GB5749-85《生活饮用水卫生标准》。按2010中国药典规定，饮用水不能直接用作制剂的制备或试验用水。

 2）纯化水（Purified Water）：为原水经蒸馏法、离子交换法、反渗透法或其他适宜的方法制得的制药用的水、不含任何附加剂。 纯化水可作为配制普通药物制剂的溶剂或试验用水，不得用于注射剂的配制采用离子交换法、反渗透法、超滤法等非热处理制备的纯化水一般又称去离子水。采用特殊设计的蒸馏器用蒸馏法制备的纯化水一般又称蒸馏水。

3）注射用水（Water for Injection）：是以纯化水作为原水，经特殊设计的蒸馏器蒸馏，冷凝冷却后经膜过滤制备而得的水。

 注射用水可作为配制注射剂用的溶剂。

4）灭菌注射用水（Sterile Water for Injection）：为注射用水依照注射剂生产工艺制备所得的水。灭菌注射用水用于灭菌粉末的溶剂或注射液的稀释剂。

2、制药用水的水质标准

1）饮用水：应符合中华人民共和国国家标准《生活饮用水卫生标准》（GB5749-85）

2）纯化水：应符合《2015中国药典》所收载的纯化水标准。

在制水工艺中通常采用在线检测纯化水的电阻率值的大小，来反映水中各种离子的浓度。制药行业的纯化水的电阻率通常应≥0.5MΩ.CM/25℃,对于注射剂、滴眼液容器冲洗用的纯化水的电阻率应≥1MΩ.CM/25℃。

3）注射用水：应符合2015中国药典所收载的注射用水标准 。

国家规定要求：2010年中国药典对纯水、注射用水、灭菌注射用水的pH、电导率、总有机碳(TOC)的检测提出如下要求：

① 药典对pH检测的新要求：pH值应处在5.0～7.0。

②药典对电导率检测的新要求：调节待测样品的温度至25℃。标示装量为10ml或10ml以下时，电导率限度为25μS/cm；标示装量为10ml以上时，电导率限度为5μS/cm。测定的电导率值不大于限度值，则判为符合规定；如电导率值大于限度值，则判为不符合规定。

③ 药典对总有机碳(TOC)的新要求：总有机碳(TOC)值应处小于0.5μg/mL。

1、总有机碳(TOC)测定技术应能区分无机碳(溶于水中的二氧化碳和碳酸氢盐分解所产生的二氧化碳)与有机碳(有机物被氧化产生的二氧化碳)，并能排除无机碳对有机碳测定的干扰。

2、应满足系统适用性试验的要求。

3、应具有足够的检测灵敏度(最低检出限为每升含碳等于或小于0.05mg/L)。

 三、工艺流程

1.原水箱→原水增压泵→多介质过滤器→活性炭过滤器→软水器→保安过滤器→第一级反渗透→PH调节→中间水箱→第二级反渗透→纯化水箱→杀菌系统→纯化水输送泵→紫外线杀菌器→微孔过滤器→用水点

2.原水箱→原水增压泵→多介质过滤器→活性炭过滤器→软水器→保安过滤器→第一级反渗透→PH调节→中间水箱→第二级反渗透→纯水箱→中间水泵→EDI系统→纯化水箱→杀菌系统→纯化水输送泵→紫外线杀菌器→微孔过滤器→用水点

3.原水箱→原水增压泵→多介质过滤器→活性炭过滤器→软水器→保安过滤器→一级反渗透机→中间水箱→中间水泵→EDI系统→纯化水箱→杀菌系统→纯化水输送泵→紫外线杀菌器→微孔过滤器→用水点

四、GMP相关要求

1、结构设计应简单、可靠、拆装简便。

2、为便于拆装、更换、清洗零件，执行机构的设计尽量采用的标准化、通用化、系统化零部件。

3、设备内外壁表面，要求光滑平整、无死角，容易清洗、灭菌。零件表面应做镀铬等表面处理，以耐腐蚀，防止生锈。设备外面避免用油漆，以防剥落。

4、制备纯化水设备应采用低碳不锈钢或其他经验证不污染水质的材料。制备纯化水的设备应定期清洗，并对清洗效果验证。

5、注射用水接触的材料必须是优质低碳不锈钢或其他经验证不对水质产生污染的 材料。制备注射用水的设备应定期清洗，并对清洗效果验证。

6、纯化水储存周期不宜大于24小时，其储罐宜采用不锈钢材料或经验证无毒，耐腐蚀，不渗出污染离子的其他材料制作。保护其通气口应安装不脱落纤维的疏水性除菌滤器。储罐内壁应光滑，接管和焊缝不应有死角和沙眼。应采用不会形成滞水污染的显示液面、温度压力等参数的传感器。对储罐要定期清洗、消毒灭菌，并对清洗、灭菌效果验证。

7、制药用水的输送

1）纯化水和制药用水宜采用易拆卸清洗、消毒的不锈钢泵输送。在需用压缩空气或氮气压送的纯化水和注射用水的场合，压缩空气和氮气须净化处理。

2）纯化水宜采用循环管路输送。管路设计应简洁，应避免盲管和死角。管路应采用不锈钢管或经验证无毒、耐腐蚀、不渗出污染离子的其他管材。阀门宜采用无死角的卫生级阀门，输送纯化水应标明流向。

3）输送纯化水和注射用水的管道、输送泵应定期清洗、消毒灭菌，验证合格后方可投入使用。

8、压力容器的设计，须由有许可证的单位及合格人员承担，须按中华人民共和国国家标准《钢制压力容器》（GB150-80）及"压力容器安全技术监察规程"的有关规定办理。

五、设备优点

(1)整套系统采用全自动控制，操作简单方便;

(2)整套设备全不锈材质，水箱采用全不锈钢医药专用水箱;

(3)配备软水器，保证RO系统及EDI系统因硬度的影响稳定运行;

(4)采用进口陶氏超低压反渗透，脱盐率高，使用寿命长，运行稳定，能耗低降低20%;

(5)反渗透系统采用全自动方式控制，主要元件采用进口元件，稳定性高，操作简单方便;

(6)EDI系统采用了恒压调节系统，确保水质稳定;

(7)采用正宗原装进口膜堆，性能稳定，使用寿命长，并通过专业技术，确保EDI系统短时停机或长时间停机时水质保持稳定;

(8)EDI流量计采用进口流量计，可预防因浓水通道堵塞或其他设备故障引起的无浓水产水而对膜堆造成的损坏;

(9)EDI系统配有紫外线杀菌和膜滤器,确保EDI产水水质稳定;

(10)具有无水保护和高、低压力保护等多种装置安全功能;

(11)所有水箱采用纯化水和专用水箱，并配备带压力式液位计，旋转喷淋清洗及空气呼吸装置;

(12)配备有臭氧杀菌保质保量，并按最佳配置设计。

设备出水水质符合2015国家药典、美国fda纯化水标准，符合GMP认证要求，因设备具有高效节能的优点，长期使用可为用户节省很多投资。

六、应用领域

生物科技，制药行业，医疗科研机构等。
